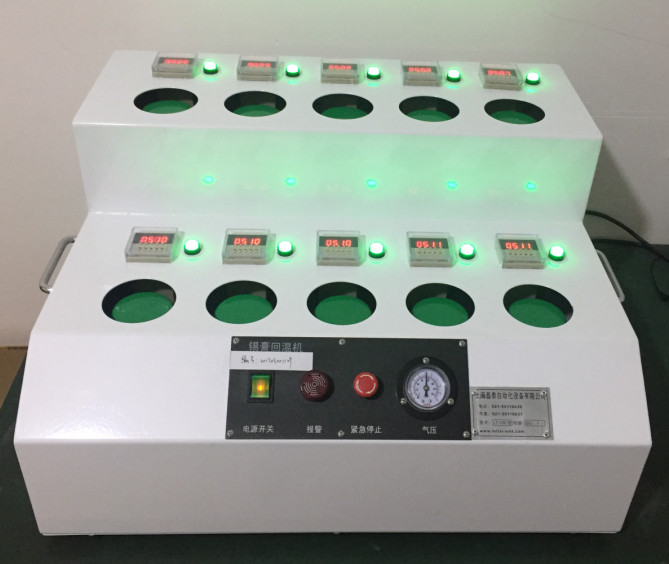

錫膏回溫機

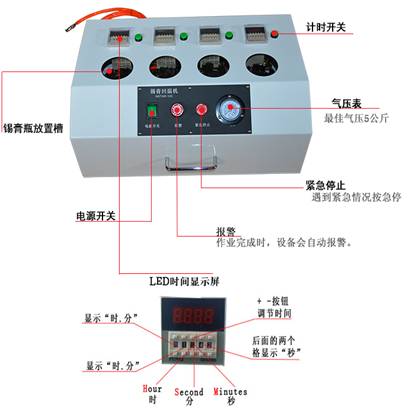

一、錫膏回溫機機操作面板說明：
二、機器特性功能：
2．1采用PLC控制，進口電器件組裝生產；
2．2每罐錫膏放置槽都有獨立的時間操控。設定好時間錫膏罐會自動下沉，錫膏完成回溫會自動彈出；
2．3在斷電的情況下，如果未達到設定的時間，錫膏瓶將法取出，避免了混雜一起拿錯的情況發生；
2．4不同規格型號的錫膏罐，可以在同一臺設備上面使用；
2．5可同時回溫4罐，每罐500g錫膏。
三、錫膏回溫機機安裝與調試：
3．1安裝
3．1.1請將機器置于水平穩定的桌面或地面上，避免機器產生搖晃；
3．1.2請檢查機器的使用電壓規格(Ac220v)應與市電之電壓規格相符，接通220v電源；
3．1.3請確認機器凹槽內是否有異物，避免發生不必要的麻煩。
3．2調試
3．2.1確認機器放置平穩。
3．2.2將待回溫的錫膏罐完全置于機器的凹槽夾具內，然后啟動相對應的電源錫膏自動下沉開始回溫，錫膏回溫完畢后會自動彈出。
3.2.3 視錫膏品質和冷藏情況而異,調整面板時間設定到較佳的回溫時間
3．2.4按啟動開關后，最佳氣壓5公斤，每罐錫膏都可以獨立操作。
四、錫膏回溫機操作步驟及注意事項：
4．1操作步驟
4．1.0調試完畢后，啟動電源。
4．1.1將待回溫的錫膏罐置入凹槽的夾具內。
4．1.2請將回溫的錫膏啟動相應的電源等待回溫。
4．1.3調整面板上時間設定到較佳的回溫時間；
4．1.4按電源開關后，錫膏罐會自動下沉。機器開始回溫，直到完成后錫膏罐動彈出。
4．1.5使用完畢后，關閉電源開關；
4．2注意事項
在斷電的情況下，如果未達到設定的時間，錫膏瓶將無法取出.
4．2.1請保持機器清潔；
4．2.2.檢查各螺絲無松動；
4．2.3回溫前檢查機器電源總開關；
五、錫膏回溫機機器說明：
機器尺寸：L500*W300*H230(mm)
機器重量：凈重15KG
工作能力：4罐/每罐500g
工作電壓：220V 60Hz
最佳氣壓：5KG
